Notes et transcriptions du cours intitulé “Les réseaux d'accès optiques FTTH” proposé par Mines-Telecom sur la plateforme FUN-MOOC.

Pour le réseau GPON la longueur d'onde du flux descendant est de 1490nm et de 1310nm pour le flux montant. Les données des différents ONUs sont multiplexées dans des slots temporels selon la technique du TDM¹⁾.

Dans la future génération de réseau GPON NGPON1:

• Les réseaux dits GPON1 ont un fonctionnement identique à celui du réseau GPON, avec un débit dans le sens descendant à 10 Gbit/s et un débit dans la voie montante à 2,5 Gbit/s;
• Les réseaux dits GPON2 on un débit descendant de 10 Gbit/s.

Le tableau ci-dessous présente quelques caractériques des réseaux GPON1 et GPON2

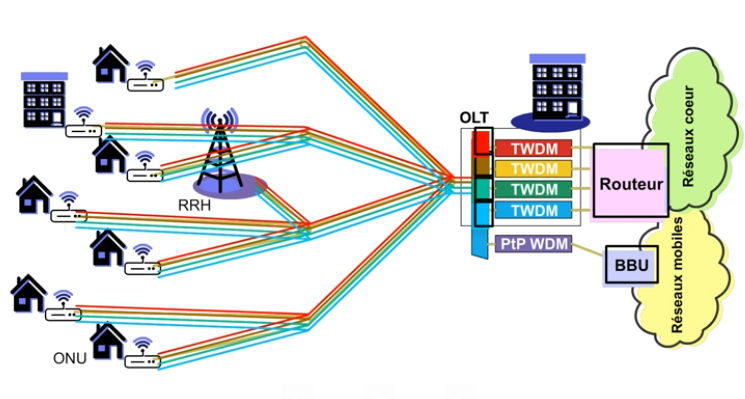

Dans le réseau NGPON2 on introduit la technique de multiplexage hybride TWDM²⁾ tout en gardant la technique TDM³⁾.

On a un fonctionnement identique au réseau GPON sur 4 ou 8 longueurs d'ondes λ. Cela permet d'augmenter le débit et la flexibilité du réseau.

Dans la voie descendante les informations sont multiplexées temporellement sur chaque longueur d'onde issue des 4 voire 8 émetteurs de l'OLT et diffusées vers les récepteurs des différents ONUs.

Dans la voie montante les informations remontent en mode burst au récepteur de l'OLT sur différentes longueurs d'ondes affectées aux ONUs.

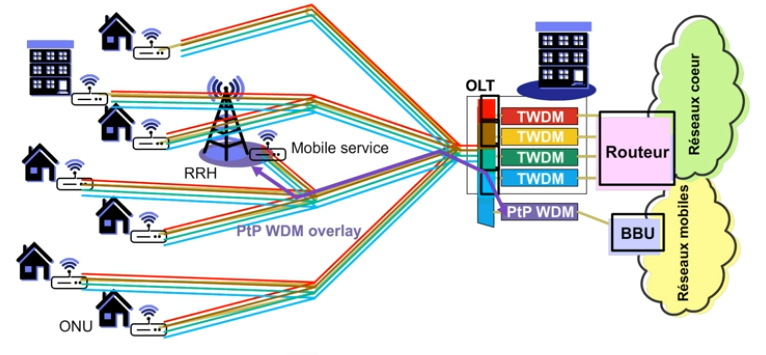

Dans le réseau NGPON2 ont peu superposer des liaisons point à point WDM (P2P WDM)en plus du TWDM. Par exemple, on peut superposer une liaison à 10Gbit/s et par longueur d'onde, symétrique, pour relier des antennes mobiles aux centraux BBU⁴⁾. Cette liaison est appelée frontall. Cette solution entre dans le cadre de la convergence fixes-mobiles des réseaux.

Dans le tableau ci-dessous on résume les différentes spécifications du réseau NGPON2 4λ.
