Notes et transcriptions du cours intitulé “Les réseaux d'accès optiques FTTH” proposé par Mines-Telecom sur la plateforme FUN-MOOC.

La fibre optique est un mince fil de verre, il est nécessaire de la protéger notamment aux points de jonctions qu'ils se situent entre câbles ou dans les boîtiers.

Il existe différentes façons de classifier les câbles à fibres optiques. L'IEC classe les câbles optiques en différentes sections correspondant à des environnements différents:

• EN 60794-2 : câble intérieur;
• EN 60794-3 : câble extérieur;
• Projet 60794-6 : câble intérieur/extérieur.

Dans un premier temps nous reprendrons cette classification.

On distingue:

• Les critères mécaniques (EN 60794-1-21)
  • Résistance à la traction;
  • Résistance à l'écrasement;
  • Résistance au choc.
• Les critères environnementaux (EN 60794-1-22)
  • Résistance aux variations de température;
  • Résistance aux UVs;
  • Résistance aux solvants;
  • Étanchéité;
  • Comportement au feu.

Le tableau ci-dessous résume les caractéristiques des câbles intérieurs

Les gaines sont en général de couleur claire pour se fondre discrètement en intérieur. La plage de température est relativement réduite et le paramètre le plus important c'est le comportement au feu: il s'agit de s'assurer que le câble ne propage pas le feu et n’émette pas de substances dangereuses en cas d'incendie (depuis 01/01/2017 les câbles intérieur doivent répondre au RPC¹⁾.

Les propriétés mécaniques doivent permettre aux câbles extérieurs de conduite d'être posés par tirage dans les conduits.

Le câbles extérieurs aériens ont des caractéristiques proches des câbles extérieurs de conduite. Leurs plage de température d'opération est un peu plus étendue. En outre ils présentent une meilleure résistance à la traction car une fois posés ils doivent pouvoir résister aux intempéries (vent, gel et cumul d'un poids de gel sur le câble avec du vent).

On peut distinguer 2 types de câbles:

• Les câbles simple gaine directement ignifugé, sans halogène et résistant aux Uvs;
• Les câbles double gaine ayant une gaine extérieure en polyéthylène pelable que l'on retire lorsque le câble circule en intérieur. La gaine interne étant en matériau ignifugé.

Les propriétés mécaniques et environnementales font l'objet de compromis entre celles d'un câble purement intérieur et celles d'un cale extérieur.

Une autre possibilité de classer les câbles à fibres optiques est de les classer en fonction de leur utilisation dans le réseau.

Le réseau optique FTTH doit ainsi être déployé de l’opérateur à l’usager. Mais ce déploiement nécessite des opérations d’envergure, que l’on découpe en plusieurs grands domaines:

• Transport optique (D1) : c’est le déploiement du nœud de raccordement optique (NRO) jusqu’au point de mutualisation de zone (PMZ);
• La distribution optique (D2) : c’est le déploiement du point de mutualisation de zone (PMZ) jusqu’au point de branchement (PB);
• Raccordement abonné (D3) : il s’agit de l’installation et du contrôle de la fibre optique chez l’abonné.

Dans le réseau FTTH schématisé ci-dessus on peut distinguer:

• La partie Transport optique (D1): utilisant des câbles extérieurs.
• La partie Distribution comprenant (D2) et (D3):
  • Les câbles de distribution optique;
  • Les câbles de branchement.

Les câbles utilisés dans la partie Transport optique (D1) du réseau sont des câbles extérieurs. En France a été fait le choix:

• D'une part de câble optique diélectrique c'est à dire de câble sans aucune partie métallique;
• D'autre part des câbles dont les modules sont des micro-modules flexibles désignés également flextubes.

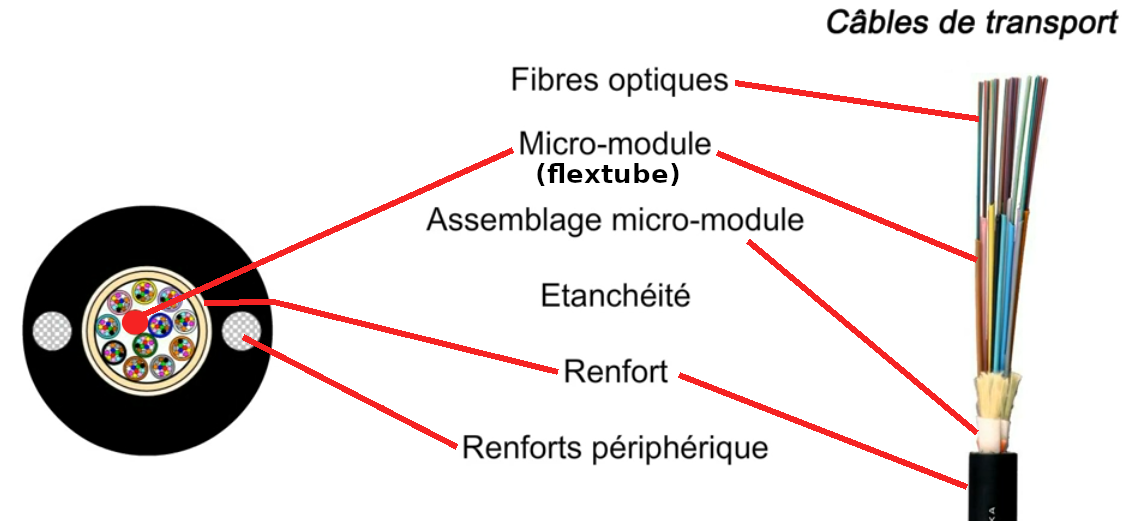

Le câble est donc composé:

• De fibres nues regroupées dans des micro-modules dit flextubes;
• Les micro-modules sont assemblés avec des renforts et des éléments d'étanchéité.
• Le tout est contenu dans une gaine
• La gaine intègre également deux renforts périphériques

Il faut savoir qu'il existe d'autres technologies. Par exemple pour les câbles aériens existent les câbles aériens dit figure 8 (fig8). Ils se singularisent par la présence d'un porteur excentré cela présente l' avantage de faciliter la fixation sur des poteaux et offre une bonne résistance à la traction. Ils ont pour inconvénients d'avoir une plus forte prise au vent et leur porteur étant souvent métallique ils nécessitent une mise à la terre.

Il existe aussi des alternatives à la technologie micro-module par exemple les “Loose Tube”.

Ils ont pour avantage de mieux protéger la fibre et permettent de produire des câbles aérien de plus longue portée. Ils présentent beaucoup d'inconvénients notamment dans le réseau de distribution car le temps d'accès aux fibres est beaucoup plus long, ils ne sont pas compatibles avec des boîtiers compacts et le risque de casse de la fibre est plus important car ils ont une plus mauvaise souplesse (Effet de paille: lorsqu'on cherche à les plier ils peuvent casser)

Les câbles de distribution intérieure ont une gaine en matériau ignifugé sans halogène. ce sont des câbles dit à module extractible. Leur structure est peu serrée ce qui permet d'extraire les modules sur plusieurs mètres.

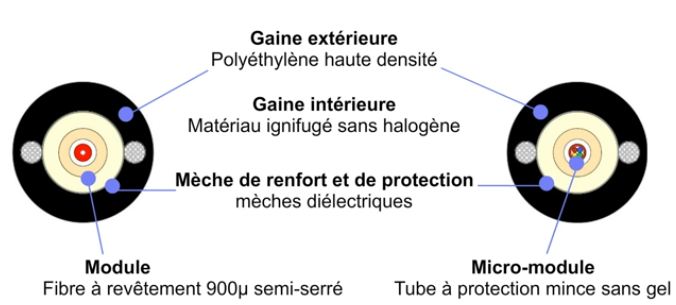

En France sont beaucoup utilisés les câbles de branchement intérieur/extérieur à double gaine. La gaine extérieure noire (Polyéthylène) est pelable et doit être retirée lorsque le câble chemine en intérieur.

Il existe aussi des câbles seulement intérieur, ils sont simple gaine, cette gaine est sans halogène et ignifugée.
