Dans ce nouveau chapitre, je vous propose de relier un grand nombre d'ordinateurs au réseau simplement grâce aux switchs, qui permettent de communiquer avec le routeur et donc à terme, avec Internet.

Vous apprendrez donc, cette fois-ci, à importer des switch CISCO, à les relier entre eux pour pallier les pannes possibles et les configurer afin d’optimiser votre réseau. C’est parti.

Commencez donc par ajouter un switch à votre maquette, de la même façon que nous l’avons fait pour le routeur et placez-le entre le routeur et le PC.

• Sous l'espace de travail, sélectionner : Network Devices > Switches ;
• Sélectionner un switch de type 2960 et cliquer dans l'espace de travail pour l' y ajouter ;

La maquette comprend désormais un routeur, un switch et un PC.

Lancez un ping entre le routeur et le PC-1. Le bon côté du switch est qu’il fonctionne a priori très bien sans aucune configuration de votre part. Il vous suffit d’y brancher tous les terminaux (ordinateurs, serveurs, téléphone) que vous voulez. Le switch se chargera de faire le lien avec le routeur.

Par contre, en cas de panne d’un switch ou d’un câble (celui entre le routeur et le switch par exemple), votre réseau sera hors service.

Pour mieux comprendre le fonctionnement d’un réseau, comparons-le avec le routeur, car les deux sont complémentaires. Le routeur vous permet de connecter un réseau à un autre, par exemple votre ordinateur à Internet en passant par votre BOX qui se trouve être un routeur (mais pas que).

Le switch quant à lui relie des appareils au même réseau, il ne peut pas vous connecter à Internet mais à une imprimante, un autre ordinateur ou au routeur qui lui vous reliera à Internet.

Alors comment cela se passe chez vous ? Et bien votre BOX est à la fois un routeur et un switch ! C’est pour cela que vous pouvez connecter plusieurs appareils dessus et qu’ils sont tous reliés à Internet.

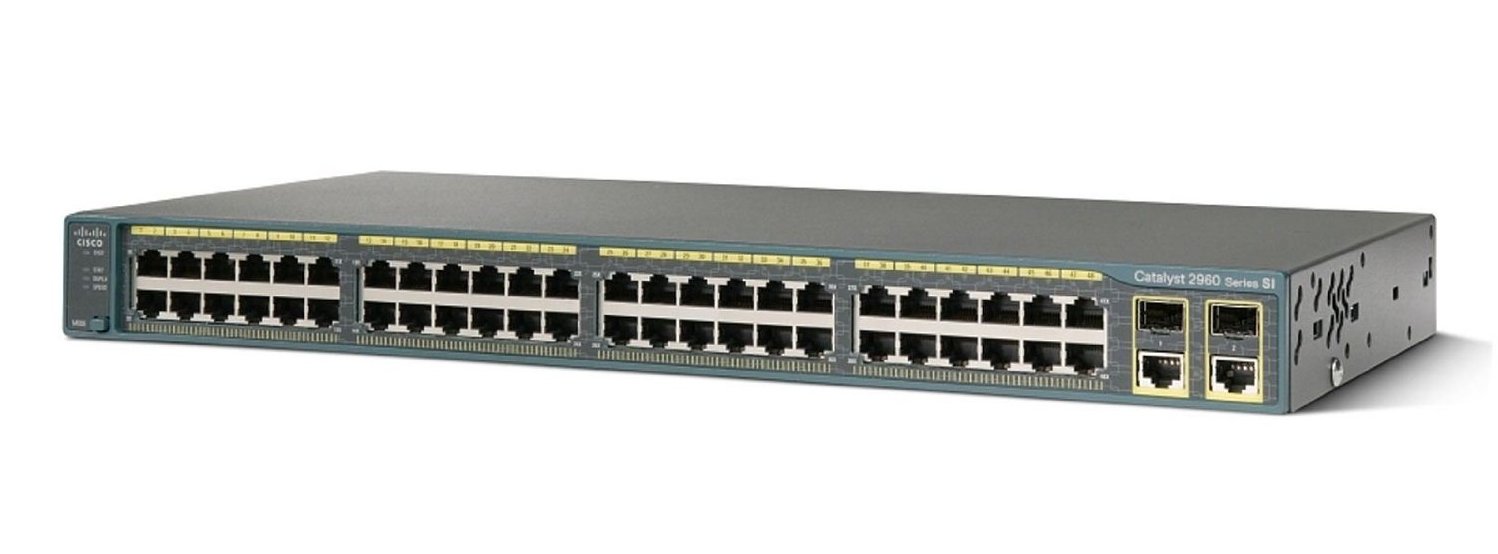

Un switch, concrètement ça ressemble à quoi ?

Il ressemble au routeur, c’est tout à fait normal d'y brancher les mêmes types de câbles : des câbles Ethernet. Cependant, en général, vous trouverez plus de ports sur les switchs que sur les routeurs, car on branche beaucoup de terminaux sur un switch alors que l’on peut se contenter de deux réseaux à connecter pour le routeur.

Voyons comment le configurer.

Allez dans le CLI de votre switch sous Cisco Packet Tracer.

Vous pouvez voir que le switch CISCO dispose aussi d’une interface. En fait, c’est exactement la même que celle du routeur. La seule différence se situe au niveau des fonctions qui sont différentes pour le routeur.

Essayez en entrant un hostname au switch de la même façon que vous l’avez fait pour le routeur.

switch> enable
switch# configure terminal
switch(config)# hostname switch1
switch1(config)

N’oubliez pas de sauvegarder.

switch(config)# copy running-config startup-config

Vous pouvez voir que le CLI du switch fonctionne de la même manière que nous l’avons vu pour le routeur. Grâce à cela, vous pourrez configurer ses interfaces en vue d’optimiser votre réseau.

C’est la fin de cette première partie qui vous a permis de voir comment fonctionne l’interface CISCO. Vous allez utiliser tout ceci afin de configurer un réseau LAN (réseau privé d’entreprise) dans la prochaine partie

• Un switch vous permet de relier plusieurs terminaux du même réseau ;
• Sans configuration, un switch fonctionne (réglage de base) à l’inverse d’un routeur ;
• Le CLI CISCO fonctionne de la même manière pour le routeur et pour le switch.
